Hộp số hành tinh: Hướng dẫn chuyên sâu về các loại, ứng dụng và lợi ích

I. GTôTôTôTôiới thiệu về hộP Số hành tinh

1. HộP Số hành tinh là gì?

Một hộp Số hành tinh, còn được gọi là hộp Số epicyclic, là một hệ thống bánh răng tinh vi được đặc trưng bởi Sự Sắp xếp độc đáo của các bánh răng. Không giống như các hộp số trục song song truyền thống, hộp số hành tinh bao gồm một bánh răng "mặt trời" trung tâm, bánh răng "vòng" bên ngoài (bánh răng bên trong) và một số bánh răng "hành tinh" xoay quanh bánh răng mặt trời trong khi chia lưới với cả mặt trời và bánh răng. Các bánh răng hành tinh này thường được gắn trên một "tàu sân bay" có thể di chuyển được, điều này chỉ ra chuyển động quỹ đạo của chúng. Sự sắp xếp đồng tâm này cho phép phân phối tải hiệu quả giữa nhiều bánh răng, dẫn đến các đặc điểm hiệu suất đặc biệt. Chức năng chính của hộp số hành tinh là cung cấp phép nhân mô -men xoắn đáng kể và giảm tốc độ trong một không gian nhỏ gọn đáng kể.

2. Lịch sử và sự tiến hóa ngắn gọn

Các nguyên tắc cơ bản đằng sau thiết bị epicyclic có thể được truy nguyên từ thời cổ đại, với các ứng dụng ban đầu được tìm thấy trong đồng hồ thiên văn và các thiết bị cơ học phức tạp khác. Tuy nhiên, hộp số hành tinh hiện đại, như chúng ta biết ngày nay, bắt đầu hình thành với sự ra đời của công nghiệp hóa và nhu cầu ngày càng tăng đối với các giải pháp truyền tải năng lượng mạnh mẽ nhưng nhỏ gọn.

Thiết kế bánh răng hành tinh sớm thường phức tạp để sản xuất và dễ bị các vấn đề liên quan đến phân phối tải và hao mòn. Những tiến bộ đáng kể trong khoa học vật liệu, gia công chính xác và hình học bánh răng đã dẫn đến các hộp số hành tinh hiệu quả, đáng tin cậy và bền bỉ có sẵn ngày nay. Sự phát triển đã chứng kiến ​​sự thay đổi từ các thiết kế thô sơ sang các hệ thống được thiết kế cao có khả năng xử lý mô -men xoắn to lớn, hoạt động ở tốc độ cao và các điều kiện môi trường khắc nghiệt lâu dài. Sự phát triển của các chất bôi trơn và công nghệ niêm phong tiên tiến đã tăng cường hơn nữa hiệu suất và tuổi thọ của chúng. Ngày nay, thiết kế hỗ trợ máy tính (CAD) và phân tích phần tử hữu hạn (FEA) đóng vai trò quan trọng trong việc tối ưu hóa các thiết kế hộp số hành tinh cho các ứng dụng cụ thể, đẩy ranh giới khả năng của chúng.

3. Ưu điểm của hộp số hành tinh

Các hộp số hành tinh cung cấp một tập hợp các lợi thế hấp dẫn khiến chúng trở thành một lựa chọn ưa thích trong một loạt các ngành công nghiệp. Thiết kế độc đáo của họ vốn đã cung cấp một số lợi ích chính:

• Mật độ mô -men xoắn cao: Có lẽ lợi thế đáng kể nhất là khả năng truyền mô -men xoắn rất cao trong một khối lượng tương đối nhỏ. Điều này là do khả năng chia sẻ tải giữa nhiều bánh răng hành tinh, nhân hiệu quả khu vực tiếp xúc và phân phối ứng suất.
• Kích thước nhỏ gọn: Sự sắp xếp đồng tâm của các bánh răng cho phép thiết kế rất nhỏ gọn và tiết kiệm không gian. Điều này rất quan trọng trong các ứng dụng nơi không gian ở mức cao, chẳng hạn như robot, hàng không vũ trụ và máy móc di động.
• Hiệu quả cao: Các hộp số hành tinh nổi tiếng với hiệu suất truyền tải công suất cao, thường vượt quá 95% trong một giai đoạn duy nhất. Điều này được quy cho sự tiếp xúc thuần túy giữa các răng bánh răng, giúp giảm thiểu tổn thất ma sát so với các sắp xếp bánh răng khác.
• Độ chính xác và độ cứng của vị trí tuyệt vời: Phân phối tải cân bằng và xây dựng cứng nhắc của các hộp số hành tinh góp phần phản ứng dữ dội (chơi giữa các bánh răng chia lưới) và độ cứng xoắn cao. Điều này làm cho chúng lý tưởng cho các ứng dụng yêu cầu điều khiển chuyển động chính xác, chẳng hạn như tự động hóa công nghiệp và robot.
• Tiếng ồn và độ rung thấp: Nhiều điểm tiếp xúc và các thành phần xoay cân bằng trong hộp số hành tinh dẫn đến hoạt động mượt mà hơn và giảm mức độ nhiễu và độ rung so với các hộp số thông thường.
• Tỷ lệ bánh răng đa năng: Bằng cách thay đổi số lượng răng trên mặt trời, hành tinh và bánh răng vòng và bằng cách xếp nhiều giai đoạn, có thể đạt được một loạt các tỷ lệ giảm, phục vụ cho các yêu cầu ứng dụng khác nhau.
• Sắp xếp trục đồng trục: Cả trục đầu vào và trục đầu ra thường là đồng trục, đơn giản hóa thiết kế và tích hợp máy. Điều này giúp loại bỏ sự cần thiết của các trục bù và sự phức tạp gắn liên quan.
• Độ bền và tuổi thọ dài: Với sự bôi trơn và bảo trì thích hợp, thiết kế mạnh mẽ và khả năng chia sẻ tải của các hộp số hành tinh góp phần vào tuổi thọ hoạt động lâu dài, ngay cả trong điều kiện đòi hỏi.

Những lợi thế này cùng nhau làm cho các hộp số hành tinh trở thành một thành phần không thể thiếu trong nhiều hệ thống cơ học hiện đại, thúc đẩy sự đổi mới và hiệu quả trong các ngành công nghiệp.

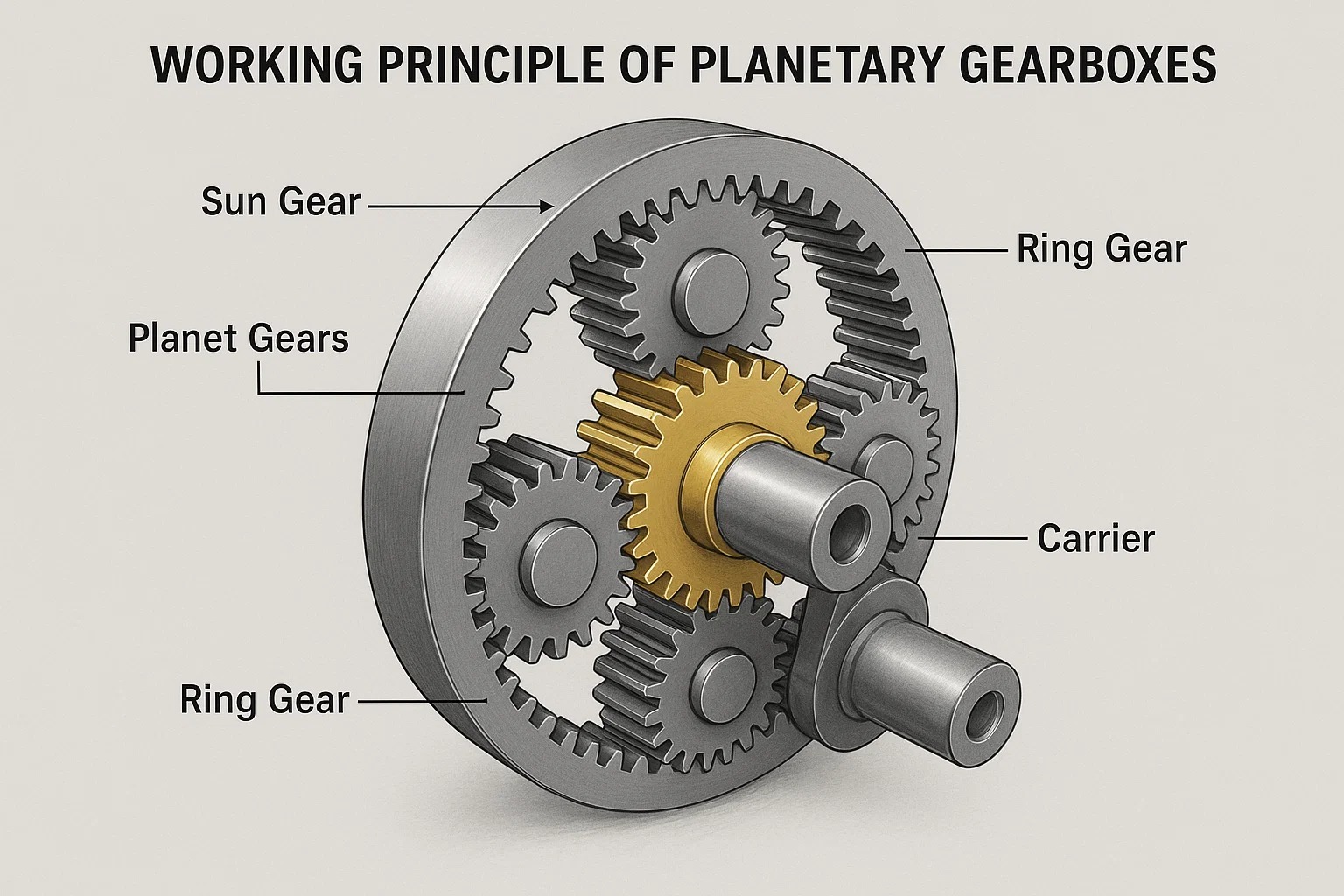

Ii. Nguyên tắc làm việc của hộp số hành tinh

Hiệu suất đáng chú ý của một hộp số hành tinh bắt nguồn từ cấu hình nội bộ khéo léo của nó và cách các thành phần của nó tương tác. Hiểu cơ chế này là chìa khóa để đánh giá cao tiện ích rộng rãi của nó.

1. Các thành phần: bánh răng mặt trời, bánh răng hành tinh, bánh răng, vận chuyển

Một hộp số hành tinh điển hình, ở dạng cơ bản nhất, bao gồm bốn thành phần cơ bản, mỗi thành phần đóng vai trò quan trọng trong quá trình truyền tải điện:

• Thiết bị nắng: Đây là thiết bị trung tâm, tương tự như mặt trời trong hệ mặt trời của chúng ta (do đó là tên "Hành tinh"). Nó thường là thiết bị đầu vào trong cấu hình giảm tốc độ hoặc thiết bị đầu ra trong cấu hình tăng tốc độ. Nó kết nối bên ngoài với các bánh răng hành tinh.
• Hành tinh bánh răng: Đây thường là hai hoặc nhiều bánh răng quay quanh các thiết bị mặt trời trung tâm. Chúng kết nối với cả bánh răng mặt trời và răng bên trong của bánh răng. Các bánh răng hành tinh chịu trách nhiệm phân phối tải và truyền năng lượng từ bánh răng mặt trời sang bánh răng hoặc sóng mang, hoặc ngược lại. Số lượng các bánh răng hành tinh ảnh hưởng đến khả năng mang tải và cân bằng của hệ thống.
• Gear Ring (Gear Annulus / thiết bị nội bộ): Đây là một bánh răng bên ngoài với răng bên trong lưới với các bánh răng hành tinh. Nó gói gọn mặt trời và các bánh răng hành tinh. Các thiết bị vòng có thể đứng yên, hoạt động như một thành viên phản ứng hoặc nó có thể được điều khiển hoặc cung cấp đầu ra. Răng bên trong của nó cung cấp một bề mặt tiếp xúc ổn định và mạnh mẽ cho các bánh răng hành tinh.
• Người vận chuyển (Người vận chuyển / ARM): Đây là một thành phần cấu trúc giữ các bánh răng hành tinh tại chỗ và duy trì khoảng cách của chúng xung quanh bánh răng mặt trời. Các bánh răng hành tinh thường được gắn trên các trục được cố định vào sóng mang, cho phép chúng xoay trên các trục của chính chúng trong khi đồng thời quay quanh bánh răng mặt trời. Nhà cung cấp có thể đóng vai trò là đầu vào, đầu ra hoặc thành phần đứng yên, tùy thuộc vào cấu hình động học mong muốn.

Sự sắp xếp độc đáo, đồng trục này của các bánh răng cho phép toàn bộ đoàn tàu được đặt trong một vỏ hình trụ nhỏ gọn, đây là một lợi thế thiết kế chính.

2. Cách các bánh răng tương tác

Sự tương tác của bốn thành phần này xác định giảm tốc độ của hộp số, nhân mô -men xoắn và hướng quay. Nguyên tắc hoạt động phụ thuộc vào việc sửa một trong ba thành phần xoay chính (mặt trời, sóng mang hoặc bánh răng) và sau đó sử dụng một thành phần khác làm đầu vào và thứ ba làm đầu ra.

Hãy xem xét cấu hình phổ biến nhất để giảm tốc độ:

• Đầu vào: Các Thiết bị mặt trời thường được điều khiển bởi một động cơ.
• Đứng yên: Các Thiết bị vòng được giữ cố định (ngăn không cho quay).
• Đầu ra: Các Carrier trở thành trục đầu ra.

Trong thiết lập này:

1. Khi bánh răng mặt trời quay, nó điều khiển các bánh răng hành tinh chia lưới.
2. Vì các bánh răng hành tinh cũng kết nối với đứng yên Gear Ring, họ buộc phải "đi bộ" hoặc lăn dọc theo bên trong bánh răng.
3. Chuyển động lăn này làm cho các bánh răng hành tinh quay quanh các thiết bị mặt trời, mang theo sự hỗ trợ của chúng người vận chuyển với họ.
4. Bởi vì các bánh răng hành tinh đang lăn và quay quanh, sóng mang quay với tốc độ chậm hơn nhiều so với bánh răng mặt trời đầu vào, làm giảm hiệu quả tốc độ và nhân mô -men xoắn.

Các cấu hình khác là có thể:

• Người vận chuyển cố định: Nếu người vận chuyển được tổ chức đứng yên, hệ thống hoạt động như một sự giảm giá đỡ tiêu chuẩn trong đó mặt trời điều khiển các hành tinh, sau đó điều khiển bánh răng. Sự sắp xếp này có thể được sử dụng để giảm tốc độ hoặc tăng, thường với các hướng đầu ra khác nhau.
• Đã sửa bánh răng mặt trời: Nếu bánh răng mặt trời được giữ đứng yên và bánh răng vòng được điều khiển (đầu vào), chất mang có thể trở thành đầu ra, dẫn đến tỷ lệ giảm khác nhau.

Vẻ đẹp của thiết kế hành tinh nằm ở khả năng phân phối tải trên nhiều bánh răng hành tinh. Mỗi bánh răng hành tinh mang một phần của tổng mô -men xoắn, dẫn đến:

• Tăng khả năng tải: Tải được chia sẻ, vì vậy mỗi chiếc răng bánh răng trải qua ít căng thẳng hơn so với một tàu bánh răng thông thường, nơi tất cả các tải được truyền qua một điểm lưới duy nhất.
• Hoạt động mượt mà hơn: Nhiều điểm tiếp xúc làm giảm độ rung và tiếng ồn.
• Hiệu quả cao hơn: Hành động lăn thuần túy giữa các bánh răng giảm thiểu ma sát trượt.

3. Tính toán tỷ lệ bánh răng

Tỷ lệ bánh răng (I) của hộp số hành tinh phụ thuộc vào các thành phần nào được cố định, đầu vào và đầu ra, cũng như số lượng răng trên bánh răng mặt trời ( Z s ​ ), thiết bị nhẫn ( Z r ​ ) và các bánh răng hành tinh ( Z p ​ ). Trong khi số lượng bánh răng hành tinh ( N p ​ ) ảnh hưởng đến khả năng tải, nó không ảnh hưởng trực tiếp đến tỷ lệ chính nó.

Hãy xem xét cấu hình phổ biến nhất trong đó Thiết bị vòng được cố định (đứng yên) , Các Sun Gear là đầu vào , và Người vận chuyển là đầu ra .

Công thức cho tỷ lệ bánh răng (i) trong cấu hình phổ biến này (tốc độ đầu vào / tốc độ đầu ra) là:

i = 1 Z r / Z s

Ở đâu:

• Z r ​ = Số răng trên bánh răng
• Z s ​ = Số răng trên bánh răng mặt trời

Ví dụ: Nếu hộp số hành tinh có thiết bị mặt trời với 20 răng ( Z s ​ = 20 ) và một thiết bị nhẫn với 80 răng ( Z r ​ = 80 ) và bánh răng vòng được cố định:

i = 1 80/20 = 1 4 = 5

Điều này có nghĩa là cứ 5 vòng quay của bánh răng mặt trời đầu vào, chất mang đầu ra sẽ quay 1 lần. Tốc độ được giảm bởi hệ số 5 và mô -men xoắn được nhân với hệ số 5 (bỏ qua tổn thất hiệu quả).

Ghi chú quan trọng về tỷ lệ bánh răng:

• Đối với các hộp số hành tinh nhiều giai đoạn, tỷ lệ bánh răng tổng thể là sản phẩm của các tỷ lệ riêng lẻ của mỗi giai đoạn. Chẳng hạn, nếu bạn có hai giai đoạn, mỗi giai đoạn có tỷ lệ 5: 1, tổng tỷ lệ sẽ là 5 × 5 = 25 : 1 .
• Các cấu hình khác (ví dụ: mặt trời cố định, vòng đầu vào, sóng mang đầu ra) có các công thức tỷ lệ khác nhau. Công thức chung, có nguồn gốc sử dụng phương trình Willis, là một công cụ mạnh mẽ để tính toán tỷ lệ trong tất cả các đoàn tàu Gear Epicyclic.

Hiểu các thành phần cơ bản này và tương tác động của chúng là rất quan trọng cho cả việc thiết kế và lựa chọn hộp số hành tinh cho các ứng dụng cụ thể.

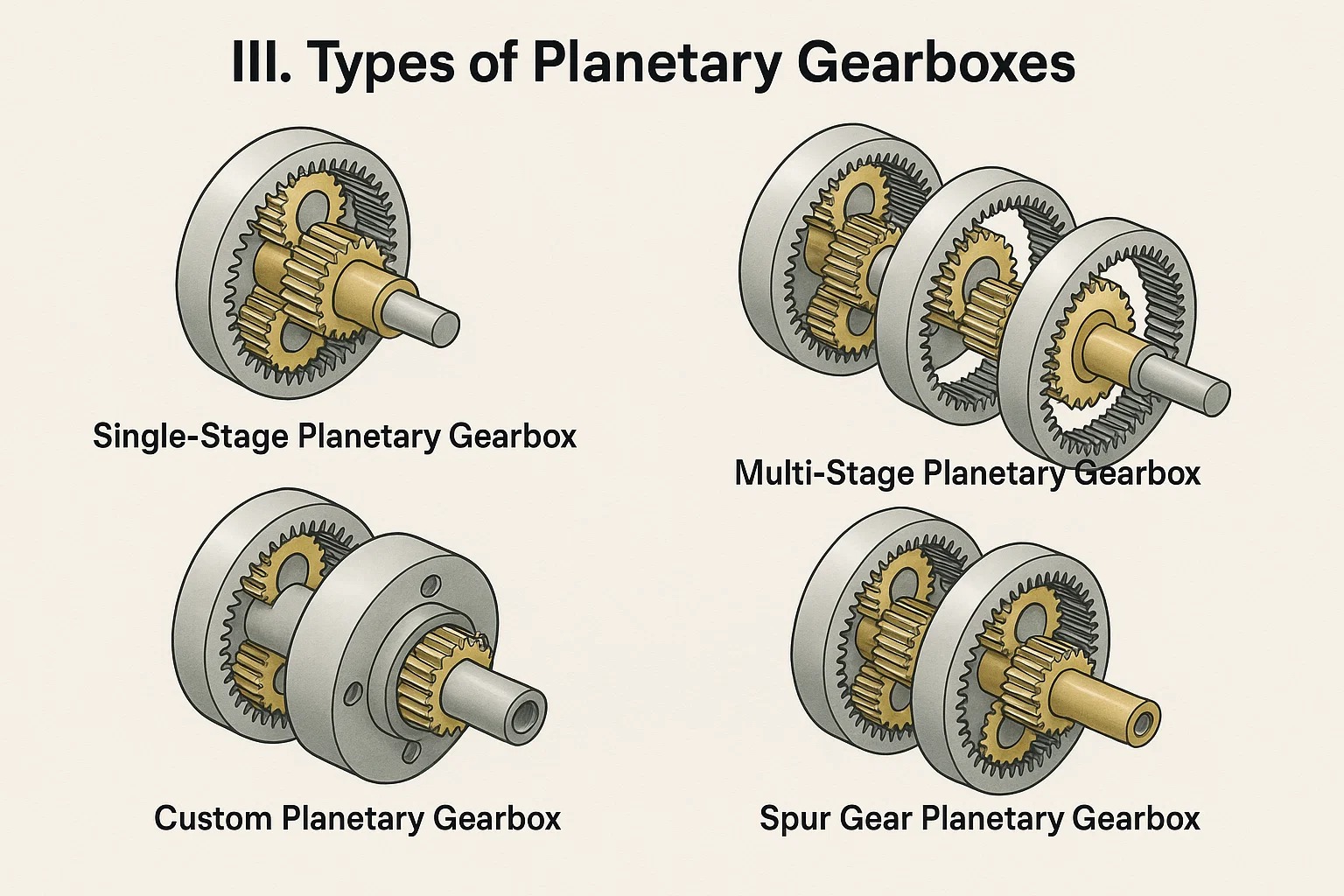

Iii. Các loại hộp số hành tinh

Mặc dù các thành phần cơ bản của hộp số hành tinh vẫn nhất quán (mặt trời, hành tinh, vòng, sóng mang), các biến thể trong sự sắp xếp của chúng, số lượng giai đoạn và loại bánh răng được sử dụng dẫn đến các cấu hình khác nhau, mỗi đặc điểm và ứng dụng hiệu suất cụ thể.

1. Hộp số hành tinh một giai đoạn

Hộp số hành tinh một giai đoạn là hình thức đơn giản nhất, bao gồm một bộ bánh răng mặt trời, hành tinh và vòng với sóng mang tương ứng của chúng.

• Kết cấu: Nó bao gồm một bánh răng mặt trời trung tâm, một số bánh răng hành tinh chia lưới với mặt trời, một tàu sân bay hành tinh giữ các bánh răng hành tinh và một bánh răng vòng bên ngoài chia lưới với các hành tinh.
• Hoạt động: Sức mạnh thường được nhập thông qua bánh răng mặt trời, bánh răng được giữ đứng yên và đầu ra được lấy từ sóng mang (để giảm tốc độ).
• Đặc trưng:
  • Sự nén nhỏ: Vô cùng nhỏ gọn cho tỷ lệ giảm đạt được.
  • Hiệu quả: Hiệu quả rất cao, thường vượt quá 97% cho một giai đoạn duy nhất.
  • Phạm vi tỷ lệ giới hạn: Tỷ lệ giảm thực tế tối đa cho một giai đoạn duy nhất thường bị giới hạn (ví dụ: thường là từ 3: 1 đến khoảng 10: 1 hoặc 11: 1). Đạt được tỷ lệ cao hơn trong một giai đoạn duy nhất sẽ đòi hỏi một bánh răng mặt trời rất nhỏ so với bánh răng, có thể dẫn đến các vấn đề với sức mạnh răng và số lượng bánh răng hành tinh có thể được trang bị.
  • Ứng dụng: Lý tưởng cho các ứng dụng yêu cầu giảm tốc độ vừa phải, mật độ mô -men xoắn cao và điều khiển chuyển động chính xác trong một dấu chân nhỏ, chẳng hạn như robot nhỏ, ứng dụng servomothoặc và dây chuyền lắp ráp tự động.

2. Hộp số hành tinh nhiều giai đoạn

Khi cần có tỷ lệ giảm cao hơn hoặc khi cần một tốc độ đầu ra rất cụ thể, một giai đoạn duy nhất không thể cung cấp hiệu quả, nhiều giai đoạn hành tinh được kết hợp theo chuỗi.

• Kết cấu: Một hộp số hành tinh nhiều giai đoạn bao gồm hai hoặc nhiều bộ bánh răng hành tinh đơn được kết nối tuần tự. Cấu tạo đầu ra của giai đoạn đầu tiên thường đóng vai trò là bánh răng mặt trời đầu vào cho giai đoạn tiếp theo hoặc trục trung gian kết nối các giai đoạn.
• Hoạt động: Tỷ lệ tổng số là sản phẩm của các tỷ lệ riêng lẻ của mỗi giai đoạn. Ví dụ, hộp số hai giai đoạn có tỷ lệ 5: 1 trong giai đoạn đầu tiên và tỷ lệ 4: 1 trong giai đoạn thứ hai sẽ mang lại tỷ lệ tổng thể là 20: 1.
• Đặc trưng:
  • Tỷ lệ giảm cao: Có khả năng đạt được tỷ lệ bánh răng rất cao (ví dụ: từ 15: 1 đến vài trăm hoặc thậm chí hàng ngàn đến một).
  • Tăng chiều dài: Chiều dài tổng thể của hộp số tăng theo số lượng giai đoạn, mặc dù nó vẫn tương đối nhỏ gọn so với các hộp số trục song song nhiều giai đoạn cho các tỷ lệ tương đương.
  • Hơi giảm hiệu quả: Mặc dù mỗi giai đoạn có hiệu quả cao, có một tổn thất hiệu quả nhỏ với mỗi giai đoạn bổ sung. Tuy nhiên, hiệu suất tổng thể thường vẫn còn rất cao (ví dụ: 90-95% cho nhiều giai đoạn).
  • Ứng dụng: Được sử dụng rộng rãi trong máy móc công nghiệp nặng, tuabin gió, hệ thống theo dõi năng lượng mặt trời, robot lớn, thiết bị xây dựng và bất cứ nơi nào mô -men xoắn rất cao và tốc độ sản lượng thấp là cần thiết trong một yếu tố hình thức tương đối nhỏ gọn.

3. Hộp số hành tinh tùy chỉnh

Ngoài các đơn vị ngoài tiêu chuẩn, các hộp số hành tinh tùy chỉnh được thiết kế và sản xuất để đáp ứng các yêu cầu ứng dụng rất cụ thể và thường không thể được thực hiện bởi các giải pháp có sẵn.

• Cân nhắc thiết kế: Tùy chỉnh có thể liên quan đến:
  • Tỷ lệ bánh răng cụ thể: Tỷ lệ không chuẩn hoặc cực cao/thấp.
  • Nguyên vật liệu: Sử dụng các vật liệu chuyên dụng cho nhiệt độ khắc nghiệt, môi trường ăn mòn hoặc giảm cân (ví dụ: ứng dụng hàng không vũ trụ).
  • Niêm phong và bôi trơn: Giải pháp cho môi trường chân không, yêu cầu cấp thực phẩm hoặc ứng dụng áp suất cao.
  • Mounting Và Integration: Các thiết kế mặt bích độc đáo, cấu hình trục (trục rỗng, trục nối, động cơ tích hợp) hoặc hình dạng vỏ để phù hợp với không gian bị ràng buộc.
  • Phản ứng dữ dội: Yêu cầu phản ứng dữ dội cực thấp để điều khiển chuyển động chính xác.
  • Tiếng ồn/độ rung: Sửa đổi thiết kế cho hoạt động cực kỳ yên tĩnh.
  • Vòng đời & cuộc sống: Được thiết kế cho cuộc sống đặc biệt dài hoặc chu kỳ tải cụ thể.
• Những lợi ích: Hiệu suất được tối ưu hóa chính xác cho ứng dụng dự định, thường dẫn đến hiệu quả hệ thống, độ tin cậy và tuổi thọ được cải thiện.
• Ứng dụng: Các dụng cụ khoa học có độ chính xác cao, ứng dụng quốc phòng, hệ thống hàng không vũ trụ chuyên dụng, máy móc tự động bespoke, thiết bị y tế và thiết bị công nghiệp thích hợp, nơi các giải pháp tiêu chuẩn không đủ.

4. Hộp số hành tinh Spur Gear

Phân loại này đề cập đến loại răng được sử dụng trên mặt trời, hành tinh và bánh răng vòng. Bánh răng Spur là loại thiết bị phổ biến và cơ bản nhất.

• Đặc trưng:
  • Răng thẳng: Răng thẳng và song song với trục quay.
  • Đơn giản và hiệu quả chi phí: Dễ dàng hơn và thường ít tốn kém hơn để sản xuất so với bánh răng xoắn ốc.
  • Hiệu quả cao: Hiệu quả tuyệt vời, đặc biệt là trong các hệ thống liên kết tốt.
  • Tải trọng tâm: Chỉ tạo ra các lực xuyên tâm (không có lực đẩy dọc trục).
  • Tiếng ồn: Có thể ồn ào hơn các bánh răng xoắn ốc, đặc biệt là ở tốc độ cao hơn, do toàn bộ răng hấp dẫn đồng thời ("tải tác động").
• Ứng dụng: Được sử dụng rộng rãi trong một loạt các ứng dụng trong đó hiệu quả và chi phí là những cân nhắc chính và mức độ tiếng ồn vừa phải được chấp nhận. Điều này bao gồm hầu hết tự động hóa công nghiệp nói chung, các công cụ điện và nhiều hệ thống ổ đĩa nhỏ gọn.

5. Hộp số hành tinh xoắn ốc

Các bánh răng xoắn ốc có răng được cắt ở một góc với mặt của bánh răng, tạo thành một chuỗi xoắn.

• Đặc trưng:
  • Răng góc: Răng là góc cạnh so với trục quay.
  • Sự tham gia mượt mà hơn: Răng góc tương tác dần dần, từ đầu này sang đầu kia, dẫn đến hoạt động yên tĩnh và mượt mà hơn.
  • Khả năng tải cao hơn: Sự tham gia dần dần có nghĩa là nhiều răng hơn tiếp xúc tại bất kỳ thời điểm nào, cho phép chúng xử lý tải trọng cao hơn cho cùng kích thước bánh răng so với các bánh răng Spur.
  • Lực đẩy trục: Tạo một lực đẩy dọc trục dọc theo trục, đòi hỏi phải có vòng bi lực đẩy thích hợp để quản lý.
  • Sự phức tạp sản xuất: Phức tạp và tốn kém hơn để sản xuất so với bánh răng Spur.
• Ứng dụng: Ưu tiên trong các ứng dụng trong đó giảm nhiễu, giảm rung và khả năng tải cao hơn là rất quan trọng. Điều này bao gồm robot có độ chính xác cao, máy móc tốc độ cao, truyền ô tô, hộp số tuabin gió và các ổ đĩa công nghiệp hạng nặng trong đó truyền năng lượng trơn tru là tối quan trọng.

Lựa chọn giữa các hộp số hành tinh Spur và bánh răng xoắn ốc phụ thuộc vào nhu cầu cụ thể của ứng dụng liên quan đến tiếng ồn, khả năng tải, chi phí và độ phức tạp của thiết kế.

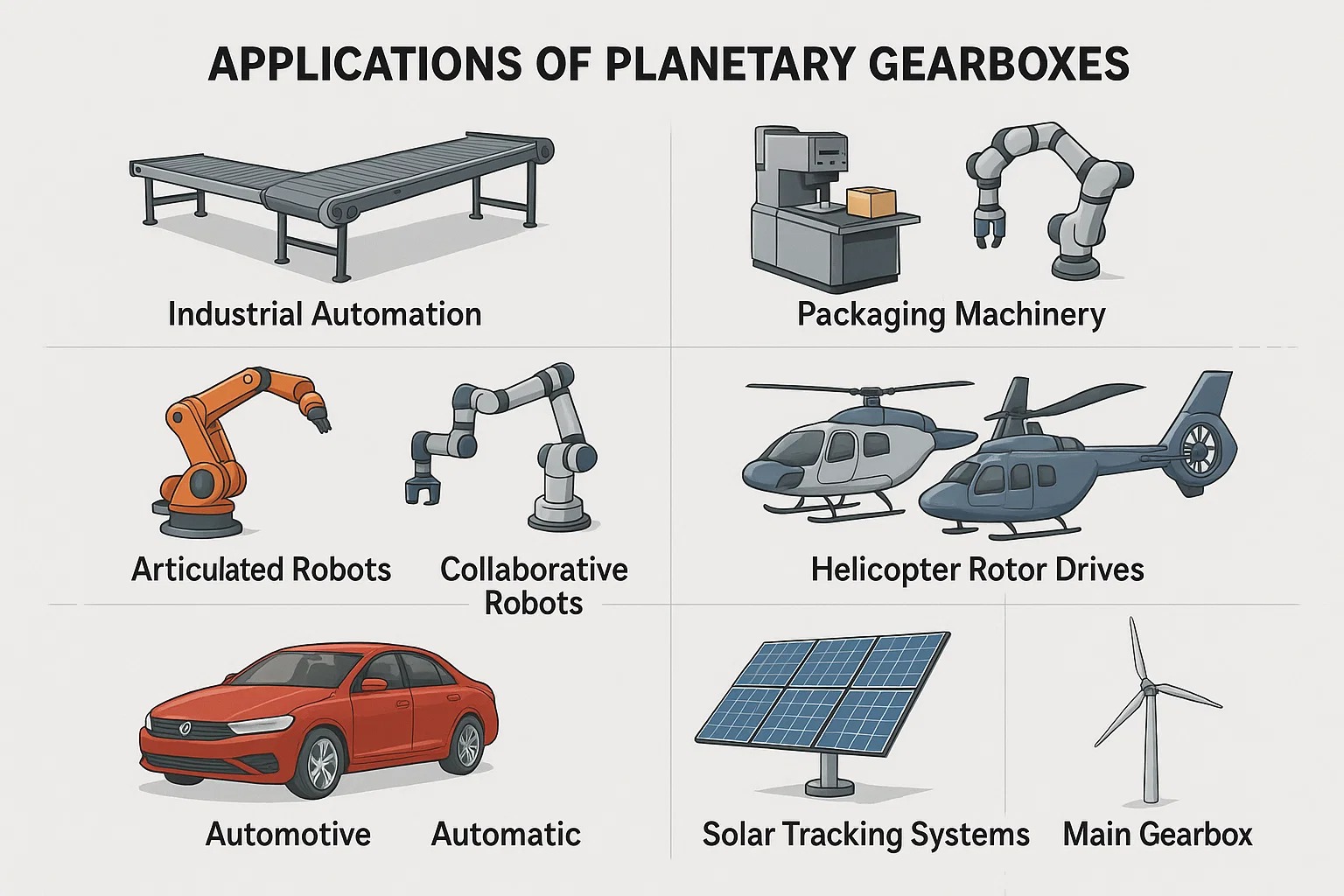

Iv. Ứng dụng của hộp số hành tinh

Sự kết hợp độc đáo của mật độ mô -men xoắn cao, kích thước nhỏ gọn, hiệu quả cao và độ chính xác làm cho các hộp số hành tinh không thể thiếu trên một loạt các ngành công nghiệp. Tính linh hoạt của chúng cho phép chúng được tích hợp liền mạch vào các hệ thống từ robot có độ chính xác cao đến máy móc công nghiệp hạng nặng.

1. Tự động hóa công nghiệp

Trong lĩnh vực tự động hóa công nghiệp, các hộp số hành tinh là một nền tảng để đạt được điều khiển chuyển động chính xác và đáng tin cậy. Khả năng cung cấp mô -men xoắn cao của họ với phản ứng dữ dội tối thiểu là rất quan trọng cho việc định vị và chuyển động chính xác của máy móc tự động.

• Hệ thống băng tải: Cung cấp mô -men xoắn và giảm tốc độ cần thiết cho sự di chuyển hiệu quả và được kiểm soát của hàng hóa dọc theo dây chuyền sản xuất. Kích thước nhỏ gọn của chúng cho phép tích hợp vào các thiết kế băng tải bị hạn chế không gian.
• Máy móc đóng gói: Quan trọng để đồng bộ hóa chính xác các yếu tố máy khác nhau như chất độn, chất bịt kín và nhãn nhãn. Độ chính xác của hộp số hành tinh đảm bảo chất lượng sản phẩm nhất quán và thông lượng cao.
• Thiết bị in: Cần thiết cho sự liên kết chính xác và chuyển động của các con lăn và tấm, đảm bảo đăng ký in chất lượng cao và đầu ra nhất quán trong các máy in thương mại.
• Xử lý vật liệu: Được sử dụng trong các phương tiện có hướng dẫn tự động (AGV), hệ thống lưu trữ và truy xuất tự động (AS/RS), và các thang máy và vận thăng khác nhau nơi cần có chuyển động và khả năng tải cao.
• Máy cắt và hàn: Cung cấp định vị chính xác và tỷ lệ thức ăn cần thiết cho các đường cắt phức tạp và các hoạt động hàn chính xác.

2. Robotics

Các hộp số hành tinh gần như đồng nghĩa với robot hiện đại do vai trò cơ bản của chúng trong việc đạt được sự nhanh nhẹn, sức mạnh và độ chính xác được yêu cầu bởi các hệ thống robot.

• Robot có khớp nối: Được tích hợp vào các khớp của cánh tay robot (ví dụ, robot 6 trục) để cung cấp mô-men xoắn cần thiết để nâng và thao tác tải trọng nặng trong khi vẫn duy trì độ chính xác vị trí cao cho các nhiệm vụ lặp lại.
• Robot hợp tác (Cobots): Phản ứng dữ dội của họ và hoạt động trơn tru của họ góp phần tương tác chính xác và an toàn cần thiết cho các Cobots làm việc cùng với các nhà khai thác của con người.
• Robot dịch vụ: Được sử dụng trong các nền tảng robot di động để điều hướng và vận động, cũng như trong các vũ khí thao tác cho các nhiệm vụ trong các ngành dịch vụ khác nhau.
• Exoskeletons: Được áp dụng trong các exoskeletons được cung cấp năng lượng để phục hồi chức năng y tế hoặc hỗ trợ công nghiệp, cung cấp mô -men xoắn chung cần thiết cho sự gia tăng của con người.

3. Hàng không vũ trụ

Trong ngành hàng không vũ trụ, phí bảo hiểm về giảm cân, độ tin cậy và độ chính xác làm cho các hộp số hành tinh trở thành một lựa chọn lý tưởng cho nhiều ứng dụng quan trọng.

• Bộ truyền động máy bay: Được sử dụng trong bộ truyền động bề mặt điều khiển (nắp, ailerons, bánh lái), hệ thống rút lại thiết bị hạ cánh và bộ đảo ngược lực đẩy, trong đó mô -men xoắn cao trong gói nhỏ gọn và nhẹ là rất cần thiết cho sự an toàn và hiệu suất.
• Ổ đĩa rôto trực thăng: Mặc dù các hộp số cánh quạt chính rất phức tạp, các giai đoạn hành tinh thường là các thành phần tích hợp do khả năng chia sẻ tải và tỷ lệ giảm cao, rất quan trọng để truyền năng lượng từ động cơ đến rôto.
• Cơ chế vệ tinh và tàu vũ trụ: Được sử dụng trong các hệ thống trỏ ăng -ten, cơ chế triển khai mảng năng lượng mặt trời và cánh tay robot trên các phương tiện không gian, nơi chuyển động chính xác trong môi trường khắc nghiệt là tối quan trọng.

4. Ô tô

Hộp số hành tinh là một thành phần cơ bản trong nhiều ứng dụng ô tô, đặc biệt là trong truyền.

• Truyền tự động: Cốt lõi của hầu hết các truyền tự động sử dụng nhiều bộ bánh răng hành tinh để cung cấp các tỷ số bánh răng khác nhau mà không làm gián đoạn dòng điện. Điều này cho phép thay đổi bánh răng trơn tru và liền mạch.
• Ổ đĩa xe hybrid: Được sử dụng trong các thiết bị phân chia năng lượng trong hệ truyền động hybrid để kết hợp năng lượng từ động cơ đốt và động cơ điện trong, cho phép quản lý năng lượng hiệu quả.
• Phương tiện điện (EV) DRIVETRAINS: Mặc dù đơn giản hơn so với truyền ICE, một số EV vẫn sử dụng các hộp số hành tinh đơn hoặc nhiều giai đoạn để giảm tốc độ động cơ tối ưu và phân phối mô-men xoắn cho các bánh xe.
• Sự khác biệt chống trượt giới hạn: Một số thiết kế khác biệt kết hợp các bộ bánh răng hành tinh để quản lý phân phối năng lượng giữa các bánh xe, tăng cường lực kéo.

5. Hệ thống theo dõi năng lượng mặt trời

Để tối đa hóa việc thu thập năng lượng, các tấm pin mặt trời cần theo dõi chính xác chuyển động của mặt trời suốt cả ngày. Hộp số hành tinh rất quan trọng cho chuyển động chính xác này.

• Trình theo dõi một trục đơn: Cung cấp ổ đĩa cho các tấm nghiêng dọc theo một trục, tối ưu hóa góc của chúng so với mặt trời.
• Trình theo dõi trục kép: Cho phép các chuyển động phức tạp hơn, cho phép các bảng theo dõi cả góc phương vị (góc ngang) và độ cao (góc dọc) của mặt trời. Độ chính xác cao và mạnh mẽ của các hộp số hành tinh đảm bảo hoạt động dài hạn đáng tin cậy trong môi trường ngoài trời.

6. Tua bin gió

Hộp số hành tinh là một thành phần quan trọng trong hệ thống truyền động của hầu hết các tuabin gió đa megawatt, thu hẹp khoảng cách giữa rôto quay chậm và máy phát tốc độ cao.

• Hộp số chính: Ứng dụng chính nằm trong hộp số chính kết nối các cánh quạt quay chậm của tuabin gió (vòng tua rút thấp, mô-men xoắn cao) với máy phát điện quay nhanh hơn nhiều (vòng tua cao, mô-men xoắn thấp hơn). Các giai đoạn hành tinh có hiệu quả cao cho sự gia tăng tốc độ và chuyển đổi mô -men xoắn đáng kể này.
• Hệ thống cao độ và yaw: Các hộp số hành tinh nhỏ hơn cũng được sử dụng trong các hệ thống sân (kiểm soát góc lưỡi) và các hệ thống ngáp (định hướng nacelle vào gió) để cung cấp các chuyển động chính xác và mạnh mẽ cần thiết để thu thập năng lượng và an toàn tối ưu.

7. Máy đóng gói

Như đã đề cập ngắn gọn theo tự động hóa công nghiệp, máy móc đóng gói phụ thuộc rất nhiều vào độ chính xác và tốc độ chu kỳ cao được kích hoạt bởi các hộp số hành tinh.

• Điền vào máy: Đảm bảo phân phối âm lượng chính xác.
• Máy niêm phong: Cung cấp áp lực nhất quán và thời gian để niêm phong.
• Máy Đảm bảo vị trí nhãn chính xác ở tốc độ cao.
• Máy tính và máy pallet hóa: Cung cấp các chuyển động được kiểm soát để hình thành, làm đầy, niêm phong và xếp chồng. Phản ứng dữ dội và tính chất nhỏ gọn của các hộp số hành tinh là rất cần thiết cho các hoạt động tốc độ cao, được đồng bộ hóa đặc trưng của các dòng bao bì hiện đại.

8. Thiết bị in

Nhu cầu về đầu ra chất lượng cao, tốc độ cao và nhất quán trong ngành in làm cho hộp số hành tinh trở thành một lựa chọn lý tưởng.

• Máy ép bù: Được sử dụng trong các cơ chế ổ đĩa cho xi lanh tấm, xi lanh chăn và xi lanh ấn tượng, đòi hỏi phải đăng ký cực kỳ chính xác và xoay tròn để ngăn chặn bóng ma hoặc in sai.
• Báo chí kỹ thuật số: Mặc dù khác nhau về công nghệ, các yếu tố như cơ chế thức ăn giấy và hệ thống định vị đầu in cụ thể có thể được hưởng lợi từ bản chất nhỏ gọn và chính xác của các hộp số hành tinh.
• Máy ép Flexographic và Gravure: Tương tự như bù, các máy ép này yêu cầu kiểm soát chính xác tốc độ con lăn và hệ thống căng thẳng, trong đó các hộp số hành tinh cung cấp mô -men xoắn và độ chính xác cần thiết.

Các ứng dụng đa dạng nêu bật khả năng thích ứng và vai trò quan trọng của các hộp số hành tinh trong những tiến bộ công nghiệp và công nghệ hiện đại.

So sánh loại hộp số hành tinh

Dưới đây là các bảng tóm tắt các đặc điểm chính của các loại hộp số hành tinh khác nhau:

So sánh loại hộp số hành tinh: Một giai đoạn so với nhiều giai đoạn

COMELETary GEARBOX GEAR LOẠI: Thiết bị Spur so với Gear Helical Gear

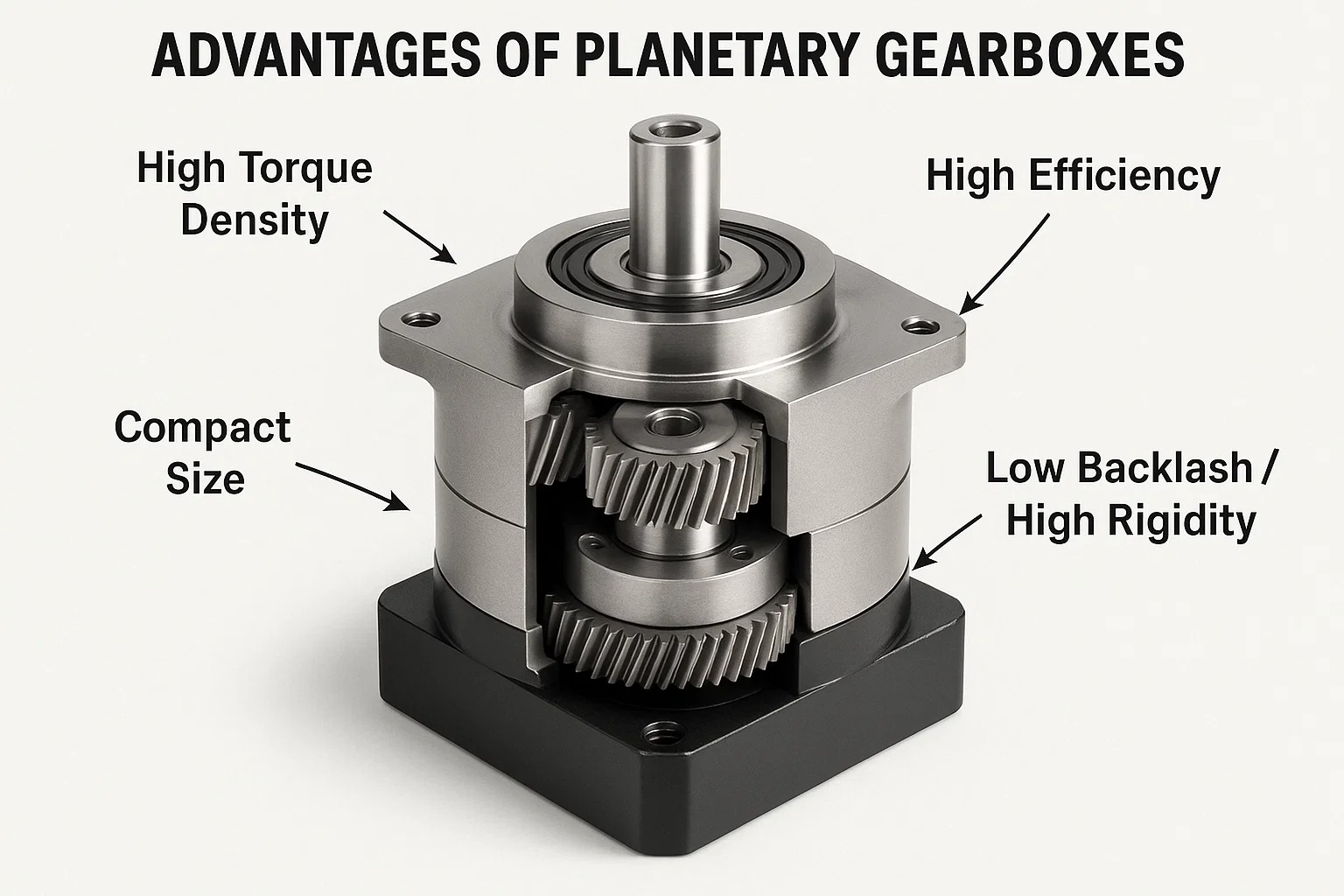

V. Ưu điểm

Thiết kế độc đáo và các nguyên tắc hoạt động của các hộp số hành tinh cấp cho họ một số lợi thế quan trọng so với các cấu hình xe lửa bánh răng khác. Những lợi ích này chính xác là lý do tại sao chúng là lựa chọn ưa thích trong một loạt các ứng dụng đòi hỏi đòi hỏi trong đó hiệu suất, không gian và hiệu quả là tối quan trọng.

1. Mật độ mô -men xoắn cao

Một trong những lợi thế hấp dẫn nhất của hộp số hành tinh là đặc biệt của chúng Mật độ mô -men xoắn . Điều này đề cập đến khả năng của họ để truyền một lượng mô -men xoắn rất cao so với kích thước và trọng lượng vật lý của chúng.

• Chia sẻ tải: Lý do chính cho mật độ mô -men xoắn cao này là sự phân bố tải giữa nhiều bánh răng hành tinh. Trong một hộp số trục song song thông thường, toàn bộ tải thường được truyền qua một điểm lưới duy nhất giữa trình điều khiển và một thiết bị điều khiển. Ngược lại, trong một hệ thống hành tinh, mô -men xoắn được chia sẻ giữa tất cả các bánh răng hành tinh (ví dụ: 3 hoặc 4 bánh răng hành tinh), nhân hiệu quả khu vực tiếp xúc truyền điện.
• Phân phối căng thẳng: Chia sẻ tải này có nghĩa là mỗi chiếc răng bánh răng riêng lẻ ít căng thẳng hơn so với hệ thống một lưới xử lý cùng một mô-men xoắn. Điều này cho phép các bánh răng nhỏ hơn truyền công suất lớn hơn hoặc các bánh răng lớn hơn để truyền công suất cao hơn đáng kể mà không tăng kích thước vật lý của chúng theo tỷ lệ.
• Sức mạnh nhỏ gọn: Đặc tính thiết kế vốn có này làm cho các hộp số hành tinh trở nên lý tưởng cho các ứng dụng trong đó không gian bị hạn chế nhưng cần phải truyền tải công suất cao, cung cấp nhiều năng lượng hơn trong một phong bì nhỏ hơn.

2. Kích thước nhỏ gọn

Các Kích thước nhỏ gọn của các hộp số hành tinh là hậu quả trực tiếp của thiết kế đồng trục và đồng tâm của chúng.

• Đầu vào/đầu ra đồng trục: Không giống như các hộp số truyền thống trong đó trục đầu vào và đầu ra thường được bù, các hộp số hành tinh thường có trục đầu vào và đầu ra của chúng được căn chỉnh trên cùng một trục. Sự sắp xếp đồng trục này hợp lý hóa thiết kế và tích hợp máy, loại bỏ sự cần thiết của sự sắp xếp trục phức tạp hoặc không gian bổ sung cho các bánh răng bù.
• Hiệu quả không gian: Các bánh răng được sắp xếp đồng tâm, với các bánh răng hành tinh quay quanh bên trong Các thiết bị vòng xung quanh các thiết bị mặt trời. Sự sắp xếp bên trong này giảm thiểu dấu chân tổng thể của hộp số so với các bộ bánh răng bên ngoài đòi hỏi nhiều không gian hơn cho các trục song song và vỏ lớn hơn để phù hợp với các khoảng trống.
• Lợi ích tích hợp: Dấu chân nhỏ gọn này là cực kỳ quan trọng trong máy móc hiện đại, trong đó thu nhỏ và sử dụng không gian hiệu quả là các trình điều khiển thiết kế chính. Nó cho phép các chức năng phức tạp hơn trong các sản phẩm nhỏ hơn, giảm kích thước và trọng lượng máy tổng thể và đơn giản hóa việc cài đặt.

3. Hiệu quả cao

Hộp số hành tinh được đánh giá cao vì ấn tượng của chúng Hiệu quả truyền tải điện , thường đạt tới 97% trở lên cho mỗi giai đoạn.

• Liên hệ lăn: Lý do chính cho hiệu quả cao này là ưu thế của tiếp xúc lăn giữa răng bánh răng. Không giống như một số loại bánh răng khác liên quan đến mức độ ma sát trượt cao hơn, chuyển động của các bánh răng hành tinh so với mặt trời và bánh răng vòng phần lớn là một chuyển động lăn. Ma sát lăn vốn đã thấp hơn so với ma sát trượt, giúp giảm thiểu tổn thất năng lượng do nhiệt.
• Lực lượng cân bằng: Sự phân bố đối xứng của các bánh răng hành tinh xung quanh bánh răng mặt trời giúp cân bằng các lực xuyên tâm trong hộp số. Điều này làm giảm các khoảnh khắc uốn trên trục và vòng bi, dẫn đến ít ma sát và hao mòn hơn, và đóng góp thêm vào hiệu quả cao hơn và tuổi thọ kéo dài.
• Giảm tiêu thụ năng lượng: Hiệu quả cao hơn trực tiếp chuyển thành chất thải năng lượng ít hơn, nhiệt độ hoạt động thấp hơn và cuối cùng là chi phí vận hành thấp hơn cho thiết bị. Đây là một yếu tố quan trọng trong các ngành công nghiệp sử dụng nhiều năng lượng và các ứng dụng chạy bằng pin.

Ngoài những lợi thế cốt lõi này, thiết kế độc đáo của các hộp số hành tinh vốn đã góp phần vào một số đặc điểm có lợi khác:

• Phản ứng dữ dội và độ cứng cao: Thiết kế chia sẻ tải cứng, với nhiều điểm chia lưới vốn đã cung cấp phản ứng dữ dội rất thấp và độ cứng xoắn cao. Điều này rất quan trọng cho các ứng dụng yêu cầu chuyển động cao và lặp lại cao, chẳng hạn như máy robot và máy móc CNC.
• Hoạt động yên tĩnh: Sự chia sẻ tải giữa nhiều bánh răng và sự cân bằng vốn có của các thành phần xoay dẫn đến truyền tải công suất mượt mà hơn và giảm nhiễu và rung so với các loại bánh răng khác, đặc biệt là ở tốc độ cao hơn.
• Độ bền và tuổi thọ dài: Việc xây dựng mạnh mẽ và phân phối tải cân bằng giảm thiểu hao mòn trên răng và vòng bi riêng lẻ, dẫn đến tuổi thọ hoạt động dài hơn và giảm các yêu cầu bảo trì, ngay cả dưới tải trọng nặng.

Tóm tắt các lợi thế của hộp số hành tinh

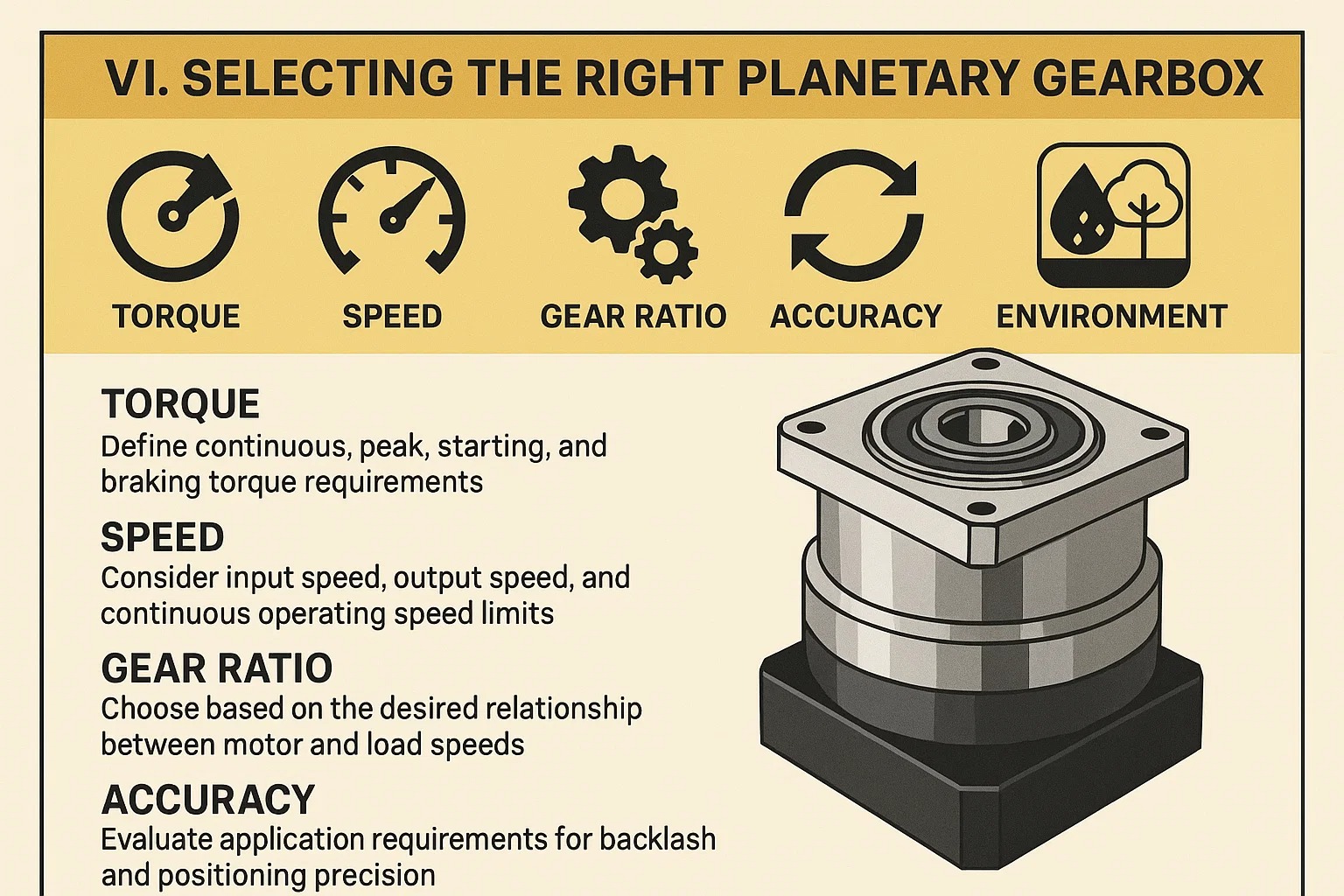

Vi. Chọn đúng hộp số hành tinh

Chọn đúng hộp số hành tinh là một bước quan trọng để đảm bảo hiệu suất hệ thống, độ tin cậy và hiệu quả chi phí. Lựa chọn không chính xác có thể dẫn đến lỗi thiết bị, không hiệu quả hoặc chi phí không cần thiết. Quá trình này đòi hỏi sự hiểu biết toàn diện về nhu cầu của ứng dụng và kết hợp cẩn thận các tham số khác nhau của hộp số.

1. Các yếu tố cần xem xét: mô -men xoắn, tốc độ, tỷ lệ bánh răng, độ chính xác, môi trường

Khi chọn hộp số hành tinh, các yếu tố cốt lõi sau phải được đánh giá toàn diện:

• Mô -men xoắn:
  • Mô -men xoắn đầu ra: Đây là một trong những thông số quan trọng nhất. Bạn cần xác định rõ ràng Mô -men xoắn hoạt động liên tục và bất kỳ tiềm năng Mô -men xoắn cực đại or Mô -men xoắn tăng tốc Ứng dụng yêu cầu. Mô -men xoắn đầu ra định mức của hộp số phải cao hơn mô -men xoắn hoạt động liên tục của ứng dụng và công suất mô -men xoắn nhất thời tối đa của nó phải có khả năng chịu được các mô -men xoắn hoặc đỉnh của ứng dụng.
  • Mô -men xoắn bắt đầu và mô -men xoắn phanh: Những hình ảnh thoáng qua này thường cao hơn các hình ảnh liên tục và hộp số cần có đủ khả năng dự trữ để xử lý chúng.
  • Mô -men xoắn xếp hạng so với mô -men xoắn tối đa: Hầu hết các nhà sản xuất cung cấp mô -men xoắn đầu ra định mức (điển hình là mô -men xoắn tối đa có thể được truyền liên tục ở tốc độ và tuổi thọ cụ thể) và mô -men xoắn tối đa nhất thời (giới hạn tuyệt đối mà hộp số có thể chịu được trong thời gian ngắn trước khi thiệt hại tiềm ẩn). Luôn chọn dựa trên nhu cầu thực tế của ứng dụng của bạn.
• Tốc độ:
  • Tốc độ đầu vào: Điều này thường đề cập đến tốc độ đầu ra của động cơ cho hộp số. Mỗi hộp số hành tinh đều có Tốc độ đầu vào tối đa , vượt quá có thể dẫn đến quá nóng, tăng tiếng ồn hoặc giảm tuổi thọ.
  • Tốc độ đầu ra: Đây là tốc độ hoạt động cuối cùng được yêu cầu bởi ứng dụng. Nó có nguồn gốc bằng cách chia tốc độ đầu vào cho tỷ lệ bánh răng.
  • Tốc độ hoạt động liên tục: Tốc độ mà hộp số có thể chạy trong thời gian dài. Hoạt động tốc độ cao làm tăng việc tạo nhiệt.
• Tỷ lệ bánh răng:
  • Các Tỷ lệ bánh răng Hoạt động như một cầu nối giữa tốc độ động cơ và tốc độ tải mong muốn. Nó được xác định bằng cách chia tốc độ đầu vào cho tốc độ đầu ra.
  • Khi chọn tỷ lệ, hãy xem xét phạm vi tốc độ vận hành hiệu quả của động cơ và tốc độ cuối cùng theo yêu cầu của tải.
  • Nếu tỷ lệ giảm rất cao là cần Hộp số hành tinh nhiều giai đoạn có thể là cần thiết. Các tỷ lệ khác nhau sẽ ảnh hưởng đến kích thước, hiệu quả và chi phí của hộp số.
• Độ chính xác (phản ứng dữ dội):
  • Phản ứng dữ dội: Đề cập đến trò chơi góc cạnh hoặc "dốc" trong tàu Gear. Nó được đo bằng lượng xoay tại trục đầu ra khi trục đầu vào được giữ cố định và rung chuyển qua lại, thường được thể hiện trong Minute vòng cung . Phản ứng dữ dội càng nhỏ, độ chính xác của hộp số của hộp số càng cao.
  • Yêu cầu ứng dụng:
    • Các ứng dụng chính xác cao (ví dụ: robot, máy CNC, cắt laser): Yêu cầu hộp số phản ứng dữ dội cực thấp (ví dụ: <3 min-min) để đảm bảo định vị chính xác và theo dõi đường dẫn.
    • Các ứng dụng công nghiệp nói chung (ví dụ: băng tải, máy đóng gói): Có thể có các yêu cầu phản ứng dữ dội hơn (ví dụ: 5-15 vòng cung).
  • Backlash thấp hơn thường ngụ ý sản xuất chính xác hơn và chi phí cao hơn cho hộp số.
• Môi trường:
  • Nhiệt độ hoạt động: Hộp số được thiết kế cho phạm vi nhiệt độ hoạt động cụ thể. Vượt quá các giới hạn này có thể ảnh hưởng đến hiệu suất bôi trơn, tuổi thọ và độ tin cậy của hộp số tổng thể. Môi trường cực nóng hoặc lạnh đòi hỏi thiết kế hoặc chất bôi trơn đặc biệt.
  • Lớp bảo vệ (xếp hạng IP): Dựa trên sự hiện diện của bụi, độ ẩm hoặc các tác nhân ăn mòn trong môi trường làm việc, chọn một hộp số có xếp hạng IP thích hợp (ví dụ: IP65, IP67) để bảo vệ các thành phần bên trong.
  • Độ rung và tải sốc: Nếu ứng dụng liên quan đến mức độ rung cao hoặc tải sốc định kỳ, một hộp số được xây dựng mạnh mẽ hơn với vòng bi có độ bền cao hơn có thể được yêu cầu.
  • Không gian gắn: Trong khi các hộp số hành tinh nhỏ gọn, đảm bảo có đủ không gian để lắp và tản nhiệt thích hợp.

2. Yếu tố dịch vụ

Các Hệ số dịch vụ ( f s ​ ) là một hệ số nhân thiết kế quan trọng được sử dụng để điều chỉnh xếp hạng mô -men xoắn danh nghĩa của hộp số để giải thích cho các điều kiện không chắc chắn và các điều kiện đòi hỏi khác nhau trong ứng dụng thực tế. Nó đảm bảo rằng hộp số được chọn có tỷ lệ công suất tải đủ cho tuổi thọ và độ tin cậy hoạt động dự định của nó.

• Sự định nghĩa: Yếu tố dịch vụ là một hệ số khắc phục dựa trên các yếu tố như loại tải, mức sốc, giờ hoạt động hàng ngày, tần số bắt đầu và điều kiện môi trường xung quanh.
• Tính toán: Các Mô -men xoắn định mức của hộp số đã chọn phải lớn hơn hoặc bằng Mô -men xoắn ứng dụng cần thiết × Hệ số dịch vụ ( f s ​ ) .
• Phạm vi yếu tố dịch vụ điển hình: Thường từ 1.0 đến 2.0, hoặc thậm chí cao hơn.
  • 1.0 - 1.2: Tải trọng thống nhất, hoạt động ngắn hàng ngày, không có cú sốc.
  • 1.2 - 1.5: Tải trọng sốc vừa phải, hoạt động hàng ngày bình thường.
  • 1.5 - 2.0: Tải trọng sốc nặng, hoạt động hạng nặng liên tục, khởi động/dừng thường xuyên.
• Tầm quan trọng: Các nhà sản xuất thường cung cấp hướng dẫn lựa chọn nhân tố dịch vụ chi tiết trong danh mục sản phẩm của họ. Việc bỏ qua yếu tố dịch vụ có thể dẫn đến quá tải hộp số, hao mòn sớm và thất bại.

3. Quán tính

Quán tính (thời điểm quán tính, J ) Đề cập đến khả năng chống lại sự thay đổi của một đối tượng trong chuyển động quay của nó. Trong việc lựa chọn các hộp số hành tinh cho các ứng dụng servo, kết hợp quán tính là một cân nhắc quan trọng.

• Quán tính tải: Quán tính của các bộ phận cơ học được điều khiển bởi hộp số.
• Quán tính động cơ: Quán tính của cánh quạt của động cơ.
• Hộp số quán tính: Quán tính của các thành phần xoay bên trong của hộp số (bánh răng hành tinh, bánh răng mặt trời, v.v.), thường được biểu thị bằng quán tính được phản ánh với trục đầu vào.
• Tỷ lệ phù hợp quán tính: Nói chung, bạn nên giữ tỷ lệ giữa quán tính tải (được phản xạ vào trục động cơ) và quán tính rôto của động cơ trong một phạm vi nhất định, thường là 1: 1 đến 10: 1 (tải trọng quán tính / quán tính động cơ). Kết hợp tối ưu thường nằm trong khoảng từ 3: 1 đến 5: 1.
  • Tỷ lệ quá cao: Có thể dẫn đến sự mất ổn định điều khiển động cơ, phản ứng chậm chạp, quá nóng hoặc rung.
  • Tỷ lệ quá thấp: Có thể dẫn đến hoạt động không hiệu quả, vì động cơ không sử dụng đầy đủ khả năng của nó.
• Tính toán: Quán tính tải được phản ánh cho trục động cơ bằng cách chia nó cho hình vuông của tỷ lệ bánh răng. Ví dụ: nếu tỷ lệ bánh răng là i và quán tính tải là J L ​ , quán tính tải phản xạ ở trục động cơ là J L ​ / i 2 .

4. Khả năng nhiệt

Khả năng nhiệt Đề cập đến lượng nhiệt tối đa mà hộp số có thể tiêu tan liên tục mà không có nhiệt độ bên trong của nó vượt quá giới hạn cho phép, với các điều kiện môi trường cụ thể.

• Nguồn nhiệt: Trong quá trình hoạt động, các hộp số hành tinh tạo ra nhiệt do ma sát lưới bánh răng, ma sát mang và tổn thất khuất bôi trơn. Nếu sức nóng này không tan biến hiệu quả, nhiệt độ bên trong sẽ tăng lên.
• Nhiệt độ tác động: Nhiệt độ bên trong quá cao làm tăng tốc độ suy giảm chất bôi trơn, giảm tuổi thọ của con dấu và có thể dẫn đến hao mòn sớm hoặc hư hỏng bánh răng và vòng bi.
• Tầm quan trọng:
  • Vì Các hoạt động hạng nặng, tốc độ cao hoặc thời gian dài liên tục , Khả năng nhiệt là một tham số lựa chọn quan trọng.
  • Ngay cả khi một hộp số đáp ứng công suất mô -men xoắn và các yêu cầu phù hợp quán tính, nó vẫn có thể quá nóng trong quá trình hoạt động liên tục nếu dung lượng nhiệt của nó không đủ.
• Tâm nhiệt: Nhiệt thường bị tiêu tán thông qua diện tích bề mặt của hộp số thông qua đối lưu tự nhiên, hoặc đôi khi thông qua các hệ thống làm mát cưỡng bức như quạt. Các nhà sản xuất cung cấp biểu đồ hoặc dữ liệu dung lượng nhiệt để giúp người dùng đánh giá điều này.

5. Kết hợp hộp số với ứng dụng

Chọn một hộp số hành tinh là một quá trình lặp lại liên quan đến sự đánh đổi và tối ưu hóa tất cả các yếu tố được đề cập ở trên.

1. Xác định các yêu cầu ứng dụng: Chỉ định rõ ràng mô -men xoắn đầu ra, tốc độ, độ chính xác, chu kỳ nhiệm vụ và điều kiện môi trường cần thiết.
2. Tính toán sơ bộ: Dựa trên nhu cầu mô -men xoắn và tốc độ, ban đầu xác định tỷ lệ bánh răng cần thiết.
3. Áp dụng yếu tố dịch vụ: Điều chỉnh yêu cầu mô -men xoắn bằng cách áp dụng hệ số dịch vụ phù hợp dựa trên loại tải và điều kiện vận hành.
4. Phù hợp quán tính: Đánh giá quán tính tải và phản ánh nó với trục động cơ thông qua tỷ lệ bánh răng để đảm bảo kết hợp tốt với quán tính của động cơ.
5. Xác minh công suất nhiệt: Đặc biệt đối với hoạt động liên tục, đảm bảo công suất nhiệt của hộp số được chọn là đủ để tiêu tan nhiệt tạo ra.
6. Yêu cầu chính xác: Dựa trên nhu cầu của ứng dụng về độ chính xác định vị, hãy chọn một hộp số có lớp phản ứng dữ liệu thích hợp.
7. Sự phù hợp về môi trường: Kiểm tra xếp hạng bảo vệ IP, phạm vi nhiệt độ hoạt động và các thông số kỹ thuật môi trường khác.
8. Kích thước và gắn kết: Xác nhận kích thước vật lý của hộp số phù hợp trong không gian có sẵn và kiểu lắp đáp ứng các yêu cầu thiết kế.
9. Tham khảo ý kiến ​​nhà sản xuất: Lựa chọn cuối cùng sẽ tích hợp các thông số kỹ thuật chi tiết, đường cong hiệu suất và hướng dẫn lựa chọn được cung cấp bởi nhà sản xuất. Thông thường, các kỹ sư của nhà sản xuất có thể cung cấp lời khuyên chuyên gia phù hợp với ứng dụng cụ thể của bạn.

Các yếu tố chính cho tổng quan về lựa chọn hộp số hành tinh

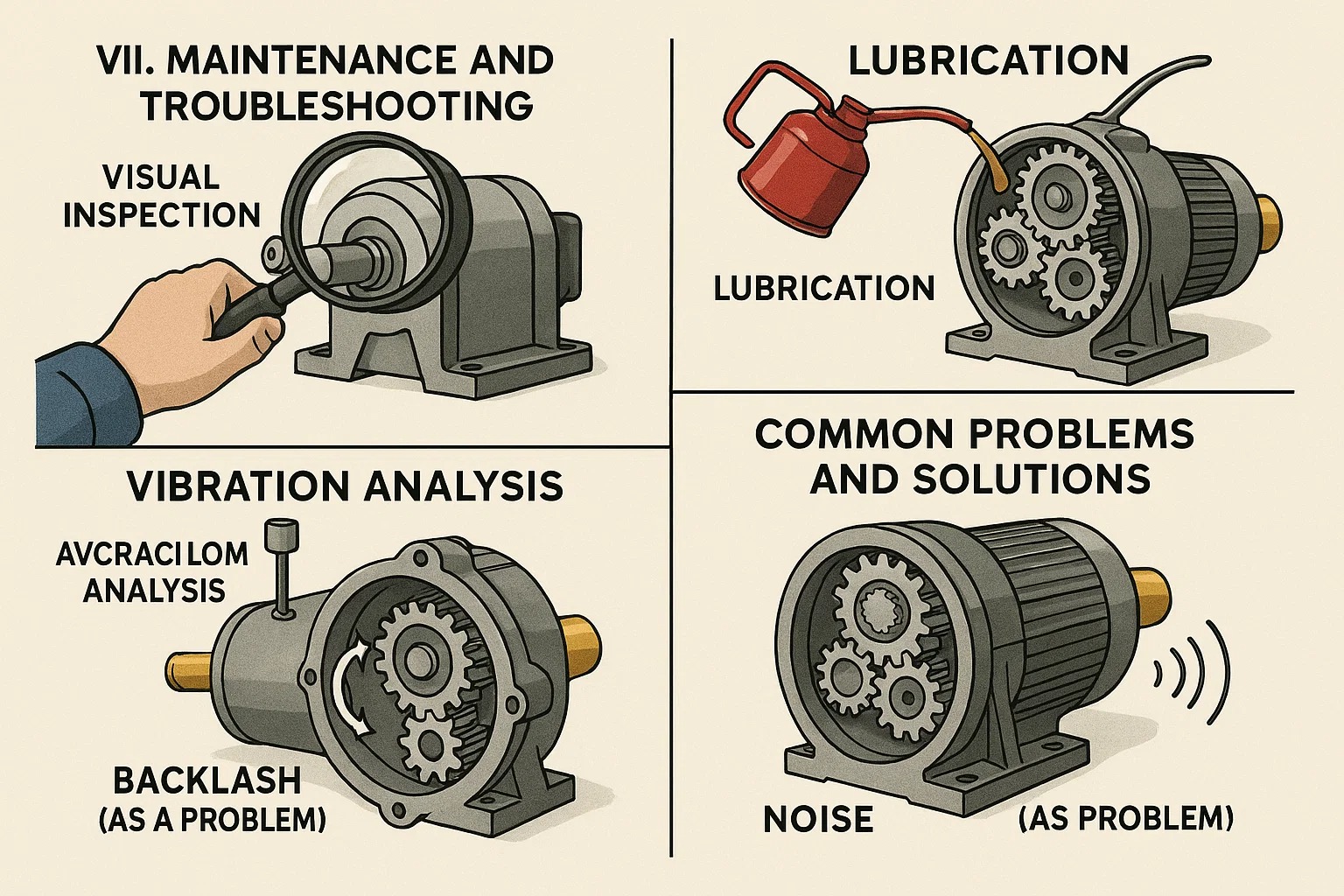

Vii. Bảo trì và xử lý sự cố

1. Nhiệm vụ bảo trì thường xuyên

Bảo trì chủ động và theo lịch trình hiệu quả hơn nhiều so với sửa chữa phản ứng. Một chế độ bảo trì điển hình cho các hộp số hành tinh nên bao gồm:

• Kiểm tra trực quan: Thường xuyên kiểm tra hộp số cho bất kỳ dấu hiệu thiệt hại bên ngoài, ốc vít lỏng lẻo, rung động bất thường hoặc rò rỉ dầu xung quanh hải cẩu và khớp. Một bên ngoài hộp số sạch cũng hỗ trợ phân tán nhiệt hiệu quả.
• Kiểm tra mức độ bôi trơn: Định kỳ kiểm tra mức độ bôi trơn. Đối với các đơn vị bôi trơn dầu, điều này có thể liên quan đến một que thăm hoặc kính ngắm. Đối với các đơn vị được bôi trơn mỡ, đảm bảo phù hợp với dầu mỡ có thể truy cập và rõ ràng.
• Đánh giá tình trạng bôi trơn: Kiểm tra màu sắc, độ trong và tính nhất quán của chất bôi trơn. Bất kỳ dấu hiệu đổi màu (tối), mây (ô nhiễm nước) hoặc các hạt kim loại cho thấy cần phải thay đổi chất bôi trơn ngay lập tức và nghiên cứu thêm.
• Kiểm tra độ kín của dây buộc: Theo thời gian, các rung động có thể làm cho bu lông lắp và ốc vít khớp nối để nới lỏng. Thường xuyên kiểm tra và mô-men xoắn lại tất cả các bu lông quan trọng theo thông số kỹ thuật của nhà sản xuất. Kết nối lỏng lẻo có thể dẫn đến sai lệch, tăng hao mòn và tiếng ồn.
• Làm sạch: Giữ bên ngoài hộp số không có bụi, bụi bẩn và các mảnh vụn. Một sự tích tụ có thể hoạt động như một lớp cách nhiệt, cản trở sự tản nhiệt và có khả năng dẫn đến quá nóng.

2. Bôi trơn

Bôi trơn được cho là yếu tố quan trọng nhất trong tuổi thọ và hiệu suất của hộp số hành tinh. Nó phục vụ nhiều chức năng quan trọng:

• Giảm ma sát và hao mòn: Tạo một màng bảo vệ giữa các bộ phận chuyển động (bánh răng, vòng bi), ngăn ngừa tiếp xúc kim loại với kim loại.

• Làm tan nhiệt: Mang lại nhiệt do ma sát tạo ra, giúp duy trì nhiệt độ hoạt động tối ưu.

• Bảo vệ chống ăn mòn: Hình thành một rào cản chống lại độ ẩm và các tác nhân ăn mòn, ngăn ngừa rỉ sét và xuống cấp của các thành phần bên trong.

• Làm sạch: Giúp mang đi những hạt hao mòn, giữ cho các bề mặt bên trong sạch sẽ.

• Các loại chất bôi trơn:

  • Mỡ: Thường được sử dụng cho các hộp số nhỏ hơn, kín hoặc tốc độ thấp. Nó cung cấp các đặc tính niêm phong tốt và có thể hoạt động theo các định hướng khác nhau. Tuy nhiên, nó cung cấp công suất làm mát ít hơn dầu.
  • Dầu: Ưa thích cho các ứng dụng lớn hơn, tốc độ cao hơn hoặc công suất cao hơn do khả năng làm mát và làm sạch vượt trội. Độ nhớt khác nhau có sẵn dựa trên tốc độ, nhiệt độ và tải.

• Phương pháp bôi trơn:

  • Bôi trơn dầu mỡ: Áp dụng thông qua phụ kiện mỡ trong các khoảng thời gian chỉ định.
  • Bệnh bôi trơn trong bồn tắm dầu: Bánh răng chìm một phần trong một hồ chứa dầu, bắn dầu vào các thành phần.
  • Bôi trơn giật gân: Tương tự như bồn tắm dầu, nhưng dựa nhiều hơn vào chuyển động của bánh răng sang dầu bắn tung tóe.
  • Bôi bôi trơn (lưu thông dầu): Được sử dụng cho các hộp số lớn, công suất cao, trong đó dầu được bơm qua hệ thống, được lọc và làm mát.

• Lịch trình bôi trơn: Luôn tuân thủ nghiêm ngặt khuyến nghị của nhà sản xuất . Điều này bao gồm:

  • Điền/thay đổi ban đầu: Thường được yêu cầu sau một khoảng thời gian đột phá ban đầu.
  • Khoảng thời gian thay đổi thường xuyên: Dựa trên giờ hoạt động, nhiệt độ, tải và loại chất bôi trơn.
  • TOP-UPS: Đối với các hệ thống cho phép nó, việc duy trì mức độ bôi trơn chính xác là điều cần thiết.

3. Phân tích rung

Phân tích rung là một kỹ thuật bảo trì dự đoán mạnh mẽ được sử dụng để phát hiện các dấu hiệu hao mòn sớm, thiệt hại hoặc sai lệch trong hộp số, thường rất lâu trước khi tiếng ồn có thể nghe được hoặc thất bại đáng kể.

• Mục đích: Để theo dõi "sức khỏe" của hộp số bằng cách phân tích chữ ký rung độc đáo của nó. Những thay đổi trong chữ ký này cho thấy một vấn đề đang phát triển.
• Cách nó hoạt động: Cảm biến (gia tốc kế) được gắn vào vỏ hộp số để đo các rung động. Các phép đo này sau đó được phân tích cho các tần số và biên độ cụ thể tương ứng với các thành phần bên trong khác nhau (ví dụ: răng bánh răng cụ thể, vòng bi, trục).
• Những gì nó phát hiện:
  • Mặc mang: Tăng rung ở các tần số cụ thể liên quan đến các yếu tố ổ trục (bóng/con lăn, chủng tộc bên trong, chủng tộc bên ngoài, lồng).
  • Khiếm khuyết răng bánh răng: Sứt mẻ, rỗ hoặc mặc trên răng bánh răng tạo ra các mẫu rung độc đáo.
  • Xác định sai: Các vấn đề sai lệch trục hoặc gắn có thể gây ra các rung động đặc trưng.
  • Mất cân bằng: Các thành phần xoay mất cân bằng có thể dẫn đến tăng rung động.
  • Sự lỏng lẻo: Các thành phần lỏng lẻo có thể gây ra các rung động giống như tác động.
• Những lợi ích:
  • Giảm thời gian ngừng hoạt động không có kế hoạch: Cho phép sửa chữa theo lịch trình trong các cửa sổ bảo trì theo kế hoạch, ngăn ngừa những thất bại thảm khốc.
  • Lịch bảo trì được tối ưu hóa: Chuyển từ bảo trì dựa trên thời gian sang bảo trì dựa trên điều kiện, giảm các can thiệp không cần thiết.
  • Cuộc sống thành phần mở rộng: Giải quyết các vấn đề nhỏ sớm ngăn họ leo thang vào các vấn đề lớn.

4. Các vấn đề và giải pháp phổ biến

Khắc phục sự cố hộp số hành tinh thường bắt đầu bằng việc quan sát cẩn thận các triệu chứng (tiếng ồn, nhiệt, rò rỉ, giảm hiệu suất) và sau đó thu hẹp một cách có hệ thống các nguyên nhân tiềm năng. Luôn tham khảo hướng dẫn kỹ thuật của hộp số trước.

5. Backlash (như một vấn đề)

Trong khi một số phản ứng dữ dội là bình thường đối với bất kỳ tàu nào, một Tăng phản ứng dữ dội Thường chỉ ra sự hao mòn hoặc hư hỏng.

• Nguyên nhân:
  • Hao mòn bình thường: Trong thời gian hoạt động kéo dài, bề mặt răng và giải phóng mặt bằng có thể tăng dần.
  • Mặc mang: Vòng bi bị mòn cho phép trục di chuyển triệt để, tăng độ thanh thải hiệu quả giữa răng bánh răng.
  • Giết răng/hư hỏng: Nắm, spalling, hoặc mặc quá mức trên răng bánh răng trực tiếp làm tăng chơi.
  • Hội đồng không đúng cách: Bu lông được điều chỉnh không chính xác hoặc lắp không đúng trong quá trình lắp ráp hoặc sửa chữa ban đầu.
  • Quá tải/tải sốc: Đột nhiên, tải trọng quá mức có thể làm biến dạng hoặc làm hỏng răng và vòng bi.
• Triệu chứng: Chuyển động giật hoặc không chính xác trong quá trình thay đổi hướng, giảm độ chính xác định vị trong các ứng dụng chính xác, tăng tiếng ồn (ảm đạm hoặc gõ trong quá trình đảo ngược).
• Giải pháp:
  • Đối với hầu hết các hộp số hành tinh được niêm phong cao, sự gia tăng phản ứng dữ dội thường có nghĩa là Thay thế hộp số vì các thành phần bên trong không được thiết kế để điều chỉnh trường hoặc sửa chữa.
  • Trong một số hộp số công nghiệp lớn hơn, có thể phục vụ, các thành phần mòn (bánh răng, vòng bi) có thể được thay thế bởi một kỹ thuật viên có trình độ.
  • Đảm bảo gắn và liên kết khớp nối thích hợp để loại trừ các nguyên nhân bên ngoài.

6. Tiếng ồn (như một vấn đề)

Tiếng ồn bất thường từ hộp số hành tinh là một chỉ số mạnh mẽ về một vấn đề cơ bản. Loại tiếng ồn thường có thể gợi ý về vấn đề.

• Nguyên nhân:
  • Chất bôi trơn không đủ hoặc bị ô nhiễm: Thiếu màng bôi trơn hoặc các hạt mài mòn trong dầu/mỡ dẫn đến tăng âm thanh ma sát và mài.
  • Vòng bi bị mòn hoặc hư hỏng: Sản xuất rên rỉ, ngân nga hoặc nghiến nghiến, tùy thuộc vào loại và mức độ hao mòn.
  • Răng bánh răng bị hư hỏng: Sứt mẻ, rỗ hoặc gãy răng có thể gây ra tiếng gõ cửa, kêu hoặc không đồng đều.
  • Xác định sai: Giữa động cơ và hộp số, hoặc hộp số và tải trọng, có thể gây ra rung và nhiễu quá mức.
  • Quá tải: Hoạt động vượt quá khả năng định mức dẫn đến tăng căng thẳng, nhiệt và tiếng ồn.
  • Cộng hưởng: Nếu tần số hoạt động khớp với tần số tự nhiên của máy, nó có thể khuếch đại các rung động và nhiễu.
• Triệu chứng: Rên rỉ, ngân nga, mài, kêu lên, gõ cửa, ầm ầm.
• Giải pháp:
  • Kiểm tra/Thay thế chất bôi trơn: Đảm bảo loại chính xác, mức độ và sự sạch sẽ.
  • Kiểm tra mặc cho mặc: Lắng nghe các khu vực khác nhau, xem xét phân tích rung để xác định chính xác nguồn (vòng bi, bánh răng).
  • Sắp xếp lại: Xác minh và sửa chữa bất kỳ sai lệch trong tàu lái xe.
  • Giảm tải: Đảm bảo hộp số không hoạt động ngoài xếp hạng mô -men xoắn liên tục hoặc không liên tục.
  • Sự cách ly: Sử dụng gắn kết rung động nếu nhiễu là do cộng hưởng hoặc các rung động truyền.

Các vấn đề, nguyên nhân và giải pháp hộp số hành tinh thông thường

Viii. Xu hướng tương lai trong công nghệ hộp số hành tinh

Lĩnh vực truyền tải điện liên tục phát triển, được thúc đẩy bởi nhu cầu ngày càng tăng về hiệu suất cao hơn, hiệu quả cao hơn, tăng cường trí thông minh và cải thiện tính bền vững trong các ngành công nghiệp. Công nghệ hộp số hành tinh luôn đi đầu trong sự phát triển này, với một số xu hướng chính định hình tương lai của nó.

1. Những tiến bộ trong vật liệu và thiết kế

Sự đổi mới trong phương pháp khoa học và thiết kế vật liệu đang đẩy ranh giới của những gì hộp số hành tinh có thể đạt được:

• Vật liệu nâng cao:
  • Vật liệu tỷ lệ sức mạnh trên trọng lượng cao hơn: Nghiên cứu về các hợp kim thép, gốm sứ và vật liệu composite mới nhằm sản xuất các bánh răng và vỏ nhẹ hơn nhưng mạnh hơn. Điều này đặc biệt quan trọng đối với hàng không vũ trụ, ô tô (đặc biệt là EV) và robot trong đó việc giảm cân ảnh hưởng trực tiếp đến hiệu suất và hiệu quả năng lượng.
  • Cải thiện phương pháp điều trị bề mặt và lớp phủ: Các kỹ thuật làm cứng bề mặt tiểu thuyết (ví dụ, nitriding tiên tiến, cacbonization) và ma sát thấp, lớp phủ chống mài mòn cao (ví dụ, DLC-carbon giống như kim cương) đang được phát triển. Chúng tăng cường độ bền của răng bánh răng, giảm tổn thất ma sát và mở rộng tuổi thọ hoạt động của các thành phần, thậm chí dưới tải trọng cực độ hoặc trong môi trường đầy thách thức.
  • Vật liệu thông minh: Mặc dù vẫn còn phần lớn trong nghiên cứu, sự tích hợp tiềm năng của các vật liệu thông minh có thể thích ứng với các điều kiện thay đổi (ví dụ: các đặc tính tự bôi trơn, tự phục hồi) có thể cách mạng hóa bảo trì hộp số và tuổi thọ.
• Tối ưu hóa hình học bánh răng và thiết kế răng:
  • Mô phỏng và phân tích nâng cao: Các công cụ tính toán hiện đại như phân tích phần tử hữu hạn (FEA) và động lực học chất lỏng tính toán (CFD) cho phép các kỹ sư mô hình chính xác và mô phỏng sự chia lưới bánh răng, phân phối ứng suất và dòng bôi trơn. Điều này dẫn đến các cấu hình răng và hình học được tối ưu hóa giúp giảm thiểu nồng độ ứng suất, cải thiện việc chia sẻ tải, giảm tiếng ồn và tối đa hóa hiệu quả.
  • Sửa đổi địa hình: Thiết kế các siêu dữ liệu vi mô cụ thể trên bề mặt răng có thể cải thiện sự hình thành màng bôi trơn, giảm ma sát và tăng cường khả năng chống mài mòn.
• Sản xuất phụ gia (in 3D):
  • Hình học phức tạp: In 3D cho phép tạo ra các cấu trúc bên trong rất phức tạp trong các hộp số, chẳng hạn như các kênh làm mát tích hợp, thiết kế hạng nhẹ được tối ưu hóa hoặc thậm chí hình học bánh răng mới không thể sản xuất với các phương pháp gia công truyền thống.
  • Tạo mẫu và tùy chỉnh nhanh: Công nghệ này tạo điều kiện tạo mẫu nhanh chóng của các thiết kế mới và cho phép sản xuất hiệu quả về chi phí các hộp số hành tinh tùy chỉnh cao cho các ứng dụng thích hợp mà không cần chi phí công cụ rộng rãi.

2. Tích hợp với các công nghệ thông minh

Sự hội tụ của kỹ thuật cơ khí với các công nghệ kỹ thuật số đang biến các hộp số hành tinh thành các thành phần "thông minh", có khả năng tự giám sát và hoạt động thông minh.

• Cảm biến tích hợp: Các hộp số trong tương lai sẽ ngày càng có các cảm biến nhúng để theo dõi thời gian thực các tham số quan trọng như:
  • Nhiệt độ: Tại các điểm nội bộ khác nhau để phát hiện quá nóng.
  • Rung động: Để xác định các dấu hiệu sớm của hao mòn hoặc hư hỏng thiết bị.
  • Tốc độ và mô -men xoắn: Để theo dõi hiệu suất và phát hiện quá tải.
  • Chất lượng chất bôi trơn: Các cảm biến có thể phát hiện ô nhiễm hoặc suy thoái của chất bôi trơn.
• Trí tuệ nhân tạo (AI) và học máy (ML):
  • Bảo trì dự đoán: Các thuật toán AI phân tích dữ liệu từ các cảm biến tích hợp để dự đoán các lỗi tiềm ẩn trước khi chúng xảy ra, cho phép bảo trì chủ động và giảm thiểu thời gian ngừng hoạt động không có kế hoạch. Các mô hình học máy có thể xác định các dị thường tinh tế trong các mô hình hoạt động mà phân tích của con người có thể bỏ lỡ.
  • Tối ưu hóa hiệu suất: AI có thể phân tích các điều kiện vận hành và điều chỉnh các tham số (nếu hệ thống cho phép) tối ưu hóa hiệu quả hoặc mở rộng tuổi thọ thành phần.
  • Phát hiện bất thường: Nhanh chóng gắn cờ các điều kiện hoạt động bất thường đi chệch khỏi hành vi bình thường.
• Công nghệ sinh đôi kỹ thuật số:
  • Bản sao ảo: Tạo một "Twin kỹ thuật số" ảo của hộp số vật lý cho phép mô phỏng thời gian thực, dự đoán hiệu suất và thử nghiệm ảo các kịch bản khác nhau mà không ảnh hưởng đến đơn vị vật lý thực tế.
  • Chẩn đoán nâng cao: Twin kỹ thuật số có thể xử lý dữ liệu thời gian thực từ hộp số vật lý để cung cấp chẩn đoán và tiên lượng chính xác cao.

3. Giám sát điều kiện

Giám sát điều kiện (CM) là một nền tảng của công nghệ hộp số thông minh, chuyển các chiến lược bảo trì từ phản ứng hoặc dựa trên thời gian sang dự đoán và dựa trên điều kiện.

• Sự định nghĩa: Giám sát điều kiện liên quan đến việc quan sát liên tục hoặc định kỳ trạng thái của hộp số hành tinh và các thành phần của nó để xác định các thay đổi có thể cho thấy lỗi đang phát triển hoặc suy giảm hiệu suất.
• Phương pháp:
  • Phân tích rung: (Như chi tiết trong Phần VII) vẫn là một công cụ chính, phát hiện các vấn đề như hao mòn, khuyết tật răng bánh răng và mất cân bằng.
  • Giám sát nhiệt độ: Theo dõi nhiệt độ bên trong và bên ngoài để xác định nhiệt do ma sát, cho thấy các vấn đề bôi trơn tiềm năng hoặc quá tải.
  • Phân tích dầu: Phân tích phòng thí nghiệm của các mẫu bôi trơn để phát hiện các hạt hao mòn, ô nhiễm (ví dụ: nước, nhiên liệu) và suy thoái chất bôi trơn, cung cấp cái nhìn sâu sắc về sức khỏe của các thành phần bên trong.
  • Phát xạ âm thanh (AE): Lắng nghe các âm thanh tần số cao được tạo ra bởi các lỗi thiếu như lan truyền vết nứt hoặc thiệt hại bề mặt.
• Những lợi ích: Bảo trì chủ động, giảm thời gian chết đột xuất, tăng sử dụng tài sản, lịch sửa chữa tối ưu hóa, tuổi thọ thành phần mở rộng và tăng cường an toàn hoạt động.

4. Tích hợp IoT

The Internet of Things (IoT) Kết nối các hộp số hành tinh với hệ sinh thái kỹ thuật số rộng hơn, cho phép giám sát từ xa, ra quyết định dựa trên dữ liệu và tích hợp liền mạch vào các nhà máy thông minh (Công nghiệp 4.0).

• Kết nối: Các hộp số sẽ ngày càng được trang bị các mô-đun giao tiếp (ví dụ: Wi-Fi, Cellular, Ethernet) để truyền dữ liệu cảm biến đến các cổng cục bộ hoặc nền tảng dựa trên đám mây.
• Giám sát và kiểm soát từ xa: Các nhà khai thác và nhóm bảo trì có thể theo dõi sức khỏe của hộp số, số liệu hiệu suất và nhận thông báo từ bất cứ đâu, tạo điều kiện cho chẩn đoán từ xa và thậm chí có khả năng điều chỉnh từ xa.
• Những hiểu biết dựa trên dữ liệu: Số lượng lớn dữ liệu được thu thập cho phép phân tích tinh vi, cung cấp những hiểu biết sâu sắc hơn về hiệu suất hộp số, xác định xu hướng, tối ưu hóa các thông số hoạt động và hỗ trợ các sáng kiến ​​cải tiến liên tục.
• Tích hợp với các hệ thống doanh nghiệp: Hộp số hỗ trợ IoT có thể tích hợp liền mạch với các hệ thống lập kế hoạch nguồn lực doanh nghiệp (ERP), Hệ thống thực hiện sản xuất (MES) và Hệ thống quản lý bảo trì hỗ trợ máy tính (CMMS), tạo ra cái nhìn toàn diện về hoạt động của nhà máy và nhu cầu bảo trì.

Những xu hướng này tập thể hướng đến một tương lai nơi các hộp số hành tinh không chỉ là các thành phần cơ học mà là các hệ thống thông minh, kết nối và tự nhận thức đóng góp đáng kể vào hiệu quả, độ tin cậy và tự động hóa của các quy trình công nghiệp.

Kết luận: Tóm tắt các hộp số hành tinh có lợi và sử dụng

Hướng dẫn chuyên sâu này đã đi qua thế giới phức tạp của các hộp số hành tinh, từ các nguyên tắc làm việc cơ bản của họ đến các ứng dụng đa dạng và lợi thế sâu sắc của họ. Chúng tôi đã khám phá cách các hệ thống cơ khí khéo léo này, được đặc trưng bởi thiết bị mặt trời trung tâm của chúng, các bánh răng hành tinh quay quanh và bánh răng vòng ngoài, biến đổi sức mạnh quay để đáp ứng các yêu cầu đòi hỏi của ngành công nghiệp hiện đại.

Chúng ta đã thấy rằng sức mạnh cốt lõi của các hộp số hành tinh nằm ở khả năng cung cấp Mật độ mô -men xoắn đặc biệt cao trong a Dấu chân nhỏ gọn đáng chú ý . Thiết kế độc đáo này cho phép phân phối tải hiệu quả trên nhiều lưới bánh răng, dẫn đến Hiệu quả truyền tải sức mạnh vượt trội Và Phản ứng dữ dội tối thiểu , đó là rất quan trọng để kiểm soát chính xác. Những lợi ích vốn có này phân biệt chúng với các giải pháp bánh răng thông thường, khiến chúng trở thành nền tảng của máy móc hiệu suất cao.

Tính linh hoạt của các hộp số hành tinh thể hiện rõ trong việc áp dụng rộng rãi của họ trên vô số các lĩnh vực. Từ các chuyển động chính xác của Tự động hóa công nghiệp và các khớp nối khớp nối của Robotics với những yêu cầu mạnh mẽ của Không gian vũ trụ Và truyền ô tô , họ không thể thiếu. Vai trò của họ mở rộng cho ngành năng lượng, cung cấp năng lượng Tua bin gió và đảm bảo định vị chính xác của Hệ thống theo dõi năng lượng mặt trời và tối ưu hóa hiệu suất trong Máy móc đóng gói và in ấn . Bất kể ứng dụng nào, các hộp số hành tinh luôn cung cấp lực cần thiết, giảm tốc độ và độ chính xác để thúc đẩy tiến trình.

Hơn nữa, chúng tôi đã chạm vào sự phát triển liên tục của công nghệ này, được thúc đẩy bởi những tiến bộ trong vật liệu, kỹ thuật sản xuất và tích hợp các công nghệ thông minh. Tương lai hứa hẹn thậm chí còn thông minh hơn, kết nối và các hộp số hành tinh hiệu quả, được trang bị tinh vi Giám sát điều kiện and Khả năng IoT , đẩy các ranh giới của bảo trì dự đoán và tối ưu hóa hoạt động.

Về bản chất, các hộp số hành tinh không chỉ là các thành phần để giảm tốc độ hoặc nhân mô -men xoắn; Chúng là những người hỗ trợ quan trọng về độ chính xác, sức mạnh và hiệu quả trong một thế giới ngày càng phụ thuộc vào máy móc tiên tiến. Khi các ngành công nghiệp tiếp tục đòi hỏi hiệu suất cao hơn trong các gói nhỏ hơn, đáng tin cậy hơn, sự khéo léo và lợi ích của hộp số hành tinh sẽ đảm bảo vai trò không thể thiếu của chúng trong nhiều thập kỷ tới. Cam kết của chúng tôi với tư cách là một nhà sản xuất hàng đầu là tiếp tục đổi mới, cung cấp các giải pháp hộp số hành tinh tiên tiến đáp ứng nhu cầu phát triển của khách hàng và thúc đẩy tương lai của truyền tải điện cơ học.
